1
Şerit, Disk Zımpara Makinesi ve Ekipmanları / Ynt: 50x1500/2000 Bant Zımpara Makinesi
« Son İleti Gönderen: orkunaydin350 10 Haziran 2026, 08:49:09 »Elinize sağlık. Güzel günlerde kullanın. Ürettiğiniz bıçakları da görmeyi isteriz.
Son İletiler
Sayfa: [1] 2 3 ... Sonraki Sayfa
2
Şerit, Disk Zımpara Makinesi ve Ekipmanları / 50x1500/2000 Bant Zımpara Makinesi
« Son İleti Gönderen: AydınÜnal 09 Haziran 2026, 15:39:52 »Merhaba,
Kuyudaki su pompası iki sene önce bozulunca ortaya çıkan bir fikirdi.
Amacım mümkün olduğu kadar az maliyetle işimi görebilecek bir makine yapmak ve yaparken de eğlenmekti, öyle de oldu. Kaynakların çirkinliğini ve makine ayağını görmezden gelin. Kaynak pratiğim yok, ayak da eldeki hurdalarla geçici yapıldı.
Görsellerle birlikte dwg (autocad) dosyasını da paylaşıyorum. Hatta açıp bakabilenler tasarımdaki birçok aşamayı da görebilir. Belki birilerine ilham olur işine yarar.
İlk önce 10mm sacdan yapma fikrimi çok ağır olacağı sebebi ile 8mm olarak değiştirdim.
Lazer kesim 8mm St37 sac, (belkide st44 yada st52 seçsem daha iyi olurdu)
Tahrik kasnağı 95mm çap
Yön tekeri 85mm çap, 1mm bombe
transpalet tekerleri 70mm çap
50x2000 zımpara da takılabilir ama henüz denemedim.
Tekerlekleri de gövde ile aynı malzemeden kestirip kaynak sonrası tornadan geçirmekti amacım. İlk denemede bunun başarılı olabileceğini gördüm fakat, kasnak deliğini de (motor miline bağlanan kısım) lazer kesimine dahil etmek gibi bir hata yaptım. İlk tahrik kasnağımı balans yüzünden kullanamadım. Kasnağın yüzeyinin işlenmesi ve deliğinin açılması aynı tornadan çıkması gerekiyordu, nasıl düşünemedim kızıyorum kendime. Dolu milden mevcut ikinci kasnağı işlettim.
Atölyedeki ustayı acele ettirdiğim için yön tekeri çok ağır oldu, hatta tahrik kasnağı da ilk denemede çok ağırdı ve motor çeviremedi.
Bundan sonra yapacaklarım şu şekilde. Yön tekerinin ağırlığını düşüreceğim. Yeni bir yay bulmam gerekiyor. Bazı cıvataları değiştireceğim. Transpalet tekerleri kullanılamaz hale gelince metal olan tekerlerle değiştiririm artık. Birde tekerleklerin ve kasnağın millerinin paralelliğini hassas olarak ayarlamam gerekiyor en önemlisi bu.
Çalışma Videosu https://youtube.com/shorts/ISX9uZpEvek?si=yU-VeopI2MNGArBQ
Deneme Videosu https://youtube.com/shorts/u_o6wt6UoO8?si=C4Soz7qsv5KiEpvv
Dosya Linki https://drive.google.com/drive/folders/1Aw6yxg9s-Zy_wXf1Up8-XiR-rWDaQulb?usp=drive_link
Motor 0,75kw 220V eski su pompamızın motoru.
Sac ve lazer kesimi 2000 tl
Dolu miller 1000 tl
El işçiliği bana ait.
Torna işleri, sağolsunlar fabrikadaki tornacıları azıcık darladım
Diğerleri piyasadaki malzemeler zaten
Kuyudaki su pompası iki sene önce bozulunca ortaya çıkan bir fikirdi.
Amacım mümkün olduğu kadar az maliyetle işimi görebilecek bir makine yapmak ve yaparken de eğlenmekti, öyle de oldu. Kaynakların çirkinliğini ve makine ayağını görmezden gelin. Kaynak pratiğim yok, ayak da eldeki hurdalarla geçici yapıldı.
Görsellerle birlikte dwg (autocad) dosyasını da paylaşıyorum. Hatta açıp bakabilenler tasarımdaki birçok aşamayı da görebilir. Belki birilerine ilham olur işine yarar.
İlk önce 10mm sacdan yapma fikrimi çok ağır olacağı sebebi ile 8mm olarak değiştirdim.
Lazer kesim 8mm St37 sac, (belkide st44 yada st52 seçsem daha iyi olurdu)
Tahrik kasnağı 95mm çap
Yön tekeri 85mm çap, 1mm bombe
transpalet tekerleri 70mm çap
50x2000 zımpara da takılabilir ama henüz denemedim.
Tekerlekleri de gövde ile aynı malzemeden kestirip kaynak sonrası tornadan geçirmekti amacım. İlk denemede bunun başarılı olabileceğini gördüm fakat, kasnak deliğini de (motor miline bağlanan kısım) lazer kesimine dahil etmek gibi bir hata yaptım. İlk tahrik kasnağımı balans yüzünden kullanamadım. Kasnağın yüzeyinin işlenmesi ve deliğinin açılması aynı tornadan çıkması gerekiyordu, nasıl düşünemedim kızıyorum kendime. Dolu milden mevcut ikinci kasnağı işlettim.
Atölyedeki ustayı acele ettirdiğim için yön tekeri çok ağır oldu, hatta tahrik kasnağı da ilk denemede çok ağırdı ve motor çeviremedi.
Bundan sonra yapacaklarım şu şekilde. Yön tekerinin ağırlığını düşüreceğim. Yeni bir yay bulmam gerekiyor. Bazı cıvataları değiştireceğim. Transpalet tekerleri kullanılamaz hale gelince metal olan tekerlerle değiştiririm artık. Birde tekerleklerin ve kasnağın millerinin paralelliğini hassas olarak ayarlamam gerekiyor en önemlisi bu.
Çalışma Videosu https://youtube.com/shorts/ISX9uZpEvek?si=yU-VeopI2MNGArBQ
Deneme Videosu https://youtube.com/shorts/u_o6wt6UoO8?si=C4Soz7qsv5KiEpvv
Dosya Linki https://drive.google.com/drive/folders/1Aw6yxg9s-Zy_wXf1Up8-XiR-rWDaQulb?usp=drive_link
Motor 0,75kw 220V eski su pompamızın motoru.
Sac ve lazer kesimi 2000 tl
Dolu miller 1000 tl
El işçiliği bana ait.
Torna işleri, sağolsunlar fabrikadaki tornacıları azıcık darladım
Diğerleri piyasadaki malzemeler zaten
3
Etkinlikler / Ynt: Bıçak yarışması
« Son İleti Gönderen: MustafaV 02 Haziran 2026, 10:53:12 »Enes ustam ellerinize sağlık. Bıçak gereken yerlerden yeterli övgüyü almış, bize de sadece tebrik etmek düşüyor. Başarılarınızın devamını dilerim.
4
Genel Muhabbet / Ynt: Kurban bayramımız kutlu olsun
« Son İleti Gönderen: MustafaV 02 Haziran 2026, 10:51:28 »Bir geç bayram kutlaması da benden gelsin, umarım herkesin kazasız belasız geçmiştir, çalışan ustalarımıza da bereketli olmuştur. Arada bıçakla haşır neşir kalalım böylelikle de
5
Genel Muhabbet / Ynt: Kurban bayramımız kutlu olsun
« Son İleti Gönderen: orkunaydin350 01 Haziran 2026, 08:28:04 »Geçmiş bayramınız mübarek olsun.
6
Genel Muhabbet / Kurban bayramımız kutlu olsun
« Son İleti Gönderen: deserteagle 28 Mayıs 2026, 22:45:45 »Tüm forumun kurban bayramı kutlu olsun.
Bayramda çalışan ustalarımıza hayırlı işler.
Bayramda çalışan ustalarımıza hayırlı işler.
7
Etkinlikler / Ynt: Bıçak yarışması
« Son İleti Gönderen: Enes şener 17 Mayıs 2026, 13:48:58 »Teşekkür ederim ustalarım böyle düşünmeniz beni onure etti🙏
8
Etkinlikler / Ynt: Bıçak yarışması
« Son İleti Gönderen: deserteagle 17 Mayıs 2026, 13:43:47 » Çok güzel bir haber, kutluyorum! Çok güzel bir bıçakmış.
9
Etkinlikler / Ynt: Bıçak yarışması
« Son İleti Gönderen: sefaçabuk 12 Mayıs 2026, 23:51:31 »Tebrik ediyorum, ellerine sağlık
10
Etkinlikler / Ynt: Bıçak yarışması

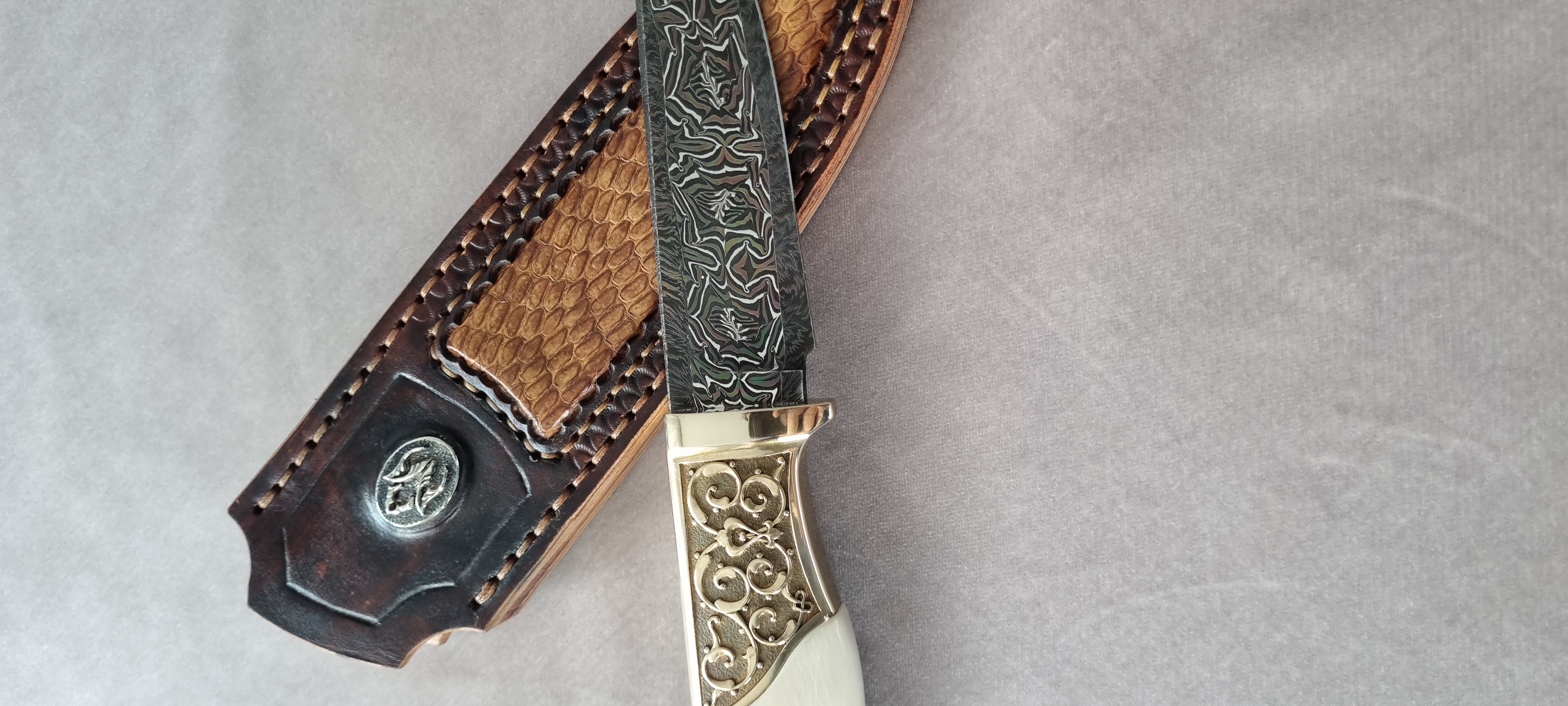

« Son İleti Gönderen: Enes şener 11 Mayıs 2026, 11:39:55 »nihayet yüklemeyi becerebildim
bu bıçağı yaparken hem geri dönüşüm temalı olmasından hem de kendi çalışma tarzım dan dolayı rustik bi çalışma yapmayı tercih ettim(eğer bıçağım dereceye girerse müzede de bi tane dövme izleri bulunan bıçak olsun diye geçti gönlümden)
Kabzede ise bölgemizin maden bölgesi olması sebebiyle madenci pantolonundan mikarta yaptım (aslında ilk denememdi normalde doğal ahşap kullanıyorum)
Bıçaktada en çok dikkat ettiğim kısımlar boşuksız sıfıra en yakın toleransta bağlantı yapmaya çalıştım ağırlık dengesini tam balçakta olacak şekilde ayarladım ve ağzını da 0.4 mm kalınlıkta bırakıp tam 15 derecede bileme yaptım...
bu bıçağı yaparken hem geri dönüşüm temalı olmasından hem de kendi çalışma tarzım dan dolayı rustik bi çalışma yapmayı tercih ettim(eğer bıçağım dereceye girerse müzede de bi tane dövme izleri bulunan bıçak olsun diye geçti gönlümden)
Kabzede ise bölgemizin maden bölgesi olması sebebiyle madenci pantolonundan mikarta yaptım (aslında ilk denememdi normalde doğal ahşap kullanıyorum)
Bıçaktada en çok dikkat ettiğim kısımlar boşuksız sıfıra en yakın toleransta bağlantı yapmaya çalıştım ağırlık dengesini tam balçakta olacak şekilde ayarladım ve ağzını da 0.4 mm kalınlıkta bırakıp tam 15 derecede bileme yaptım...
Sayfa: [1] 2 3 ... Sonraki Sayfa
